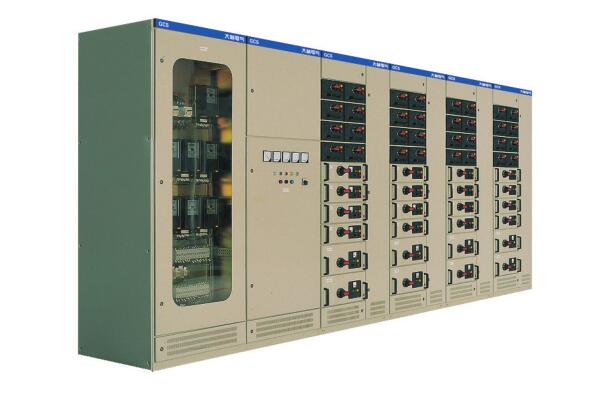

GCS型低壓抽出式開關柜（以下簡稱裝置）是根據安全、經濟、合理、可靠的原則設計的一種新型低壓抽出式開關柜。該產品具有分斷能力高、接線能力強、動熱穩定性好、電氣方案靈活、組合方便、系列實用性強、結構新穎、防護等級高等特點。可作為新一代低壓抽出式開關柜使用。裝置符合iec439-1《低壓開關設備和控制設備》和GB7251《低壓開關設備和控制設備》。

·目的

本裝置適用于電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統，大型電廠、石化系統自動化程度高，要求與計算機接口作為一套低壓配電裝置，用于發電供電系統的配電、電機集中控制和無功補償，三相交流頻率50（60）Hz，額定工作電壓380V（400V）、（66ov）、額定電流4000A及以下。

使用條件

a、 環境空氣溫度不高于+40℃，不低于-5℃，24小時內平均溫度不高于+35℃。當環境空氣溫度超過規定值時，應根據實際情況降容運行；

b、 室內使用時，使用地點的海拔高度不得超過2000米；

c、 當溫度為+40℃時，周圍空氣的相對濕度不應超過50%。溫度較低時允許有較大的相對濕度，如+20℃時允許有90%的相對濕度，應考慮溫度變化引起的偶發結露的影響；

d、 裝置安裝時，與垂直面傾斜不超過5%，整套柜排應相對平整（按gbj232-82標準）；

e、 裝置應安裝在無劇烈振動和沖擊，不足以使電氣元件腐蝕的地方；

f、 當用戶有特殊要求時，可與廠家協商。
